Raccordo per tubo tipo morso

  • Autore:Tracy
  • Rilasciare il:2019-09-29

L'accessorio per tubo tipo morso filettato metrico è composto da tre parti: il corpo, l'anello di taglio e il dado. Quando l'anello e il dado di taglio vengono inseriti nel corpo del giunto sul tubo d'acciaio e il dado viene serrato, l'estremità esterna del taglio l'anello deve adattarsi al cono del corpo del giunto e il bordo interno deve mordere uniformemente nel tubo di acciaio senza saldatura per formare una tenuta efficace.

Estremità a forma di W dell'estremità con codolo conico a 24 gradi (secondo DIN3861)

L'anello di taglio adotta un manicotto a doppio taglio.

Generalmente, la superficie del corpo del giunto e il dado sono zincati. La pressione di esercizio del giunto è fino a 63 MPa. Il diametro esterno del tubo di acciaio senza saldatura è fino a 42 mm.

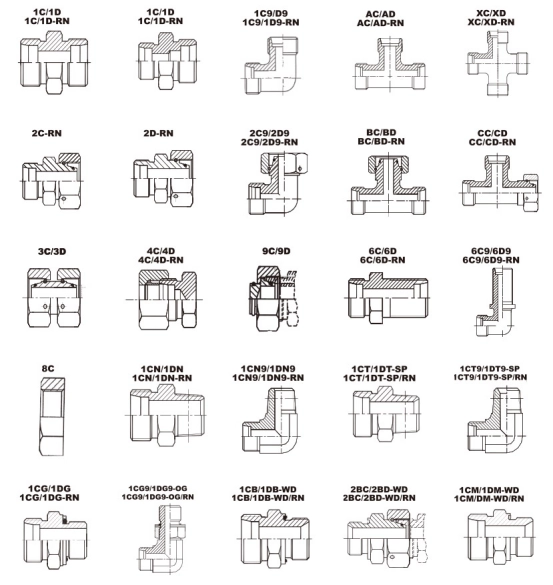

Serie:

Peculiarità :

- carico attivo e doppio anello di taglio.

- facile da installare.

- la coppia non verrà trasferita sull'anello di taglio durante l'installazione.

- il misuratore di gioco garantisce un serraggio adeguato della prima installazione.

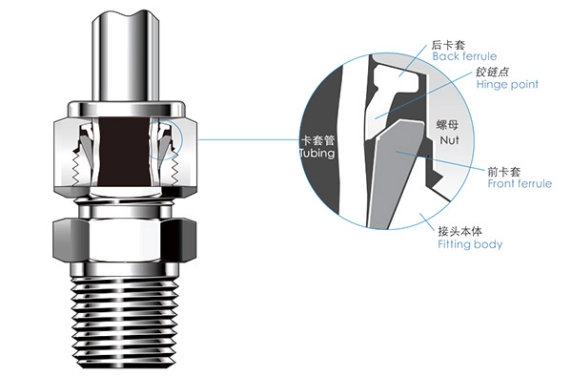

Impugnatura meccanica a doppio anello tagliente

Il doppio anello di taglio separa la funzione di tenuta dalla funzione di presa dell'anello di taglio e ciascuno di essi è ottimizzato per la funzione corrispondente.

L'anello di taglio anteriore viene utilizzato per formare la tenuta: la tenuta tra il corpo del connettore e la tenuta del diametro esterno dell'anello di taglio.

Quando si ruota il dado, l'anello di taglio posteriore spinge in avanti il ​​manicotto anteriore lungo l'asse e applica un efficace anello di taglio per afferrare lungo la direzione radiale.
