Raccordi per tubi con anello di taglio

Jason Gao 2019-11-26 15:09:36

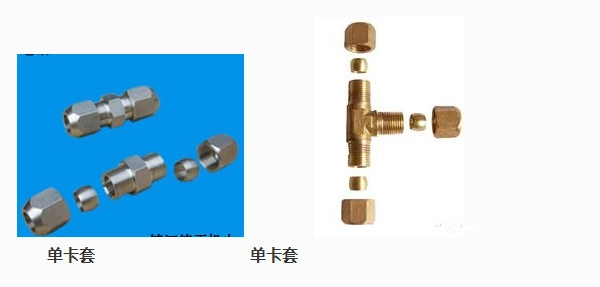

Un singolo anello di taglio ha un solo anello di taglio e il doppio ha due combinazioni di anelli di taglio.

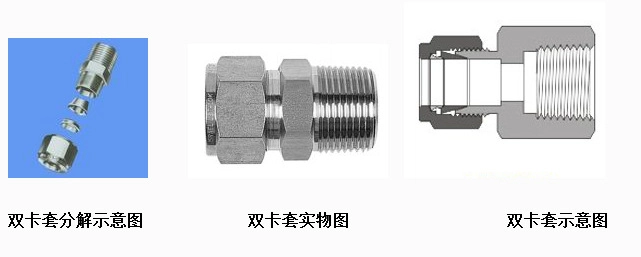

I raccordi a doppia ghiera sono adatti per: petrolio, chimica, metallurgia, farmaceutica, strumentazione, parti di macchine, industria energetica. Il giunto a tubo a doppia ghiera ha la forma di un cono e l'angolo di immersione della ghiera ha una doppia tenuta. Le prestazioni di tenuta del giunto a doppia ghiera hanno un'elevata capacità di sopportare la pressione e prestazioni anti-vibrazione e anti-vibrazione. Il tubo può essere sigillato normalmente anche se presenta graffi. Il giunto a doppia ghiera può ancora resistere alla corrosione e alle vibrazioni ad alta pressione. Uso normale.







Il materiale del giunto è generalmente acciaio inossidabile, nylon, politetrafluoroetilene rame.

Descrizione schematica dell'articolazione della manica
Il principio di connessione del giunto a manicotto del tipo a manicotto è che il bordo interno affilato della ghiera taglia gradualmente nella parete esterna del tubo in acciaio sotto l'azione della coppia di serraggio crescente, ottenendo così lo scopo di sigillare in modo affidabile il giunto a tubo.
1 Struttura semplice, prestazioni di tenuta affidabili, uso conveniente, fabbricazione eccellente, aspetto leggero e bello.
2 Non è necessario aggiungere rondelle, nessuna saldatura, risparmio di materiale e buone prestazioni in caso di montaggio e smontaggio ripetuti.
3. Poiché il giunto del tubo non è saldato, l'influenza delle impurità del tubo sulle prestazioni del sistema è ridotta. Pertanto, il giunto di tipo ferrule viene sempre più ampiamente utilizzato nelle tubazioni idrauliche e pneumatiche delle apparecchiature con olio, gas e mezzo. È particolarmente adatto per le occasioni in cui vi è pericolo di scottature, funzionamento ad alta quota e frequenti assemblaggi e smontaggi.

La struttura del raccordo della ghiera è composta principalmente da un corpo articolato con un foro affusolato da 24, una ghiera con un bordo interno affilato e un dado per la pressatura. Quando il dado viene serrato, la ghiera viene spinta nel foro del cono da 24 and e deformata di conseguenza, in modo che il bordo tagliente della ghiera taglia nel tubo d'acciaio e forma una scanalatura anulare, sigillando in tal modo. Poiché la ghiera è elastica, può resistere a forti impatti e prevenire l'allentamento.
