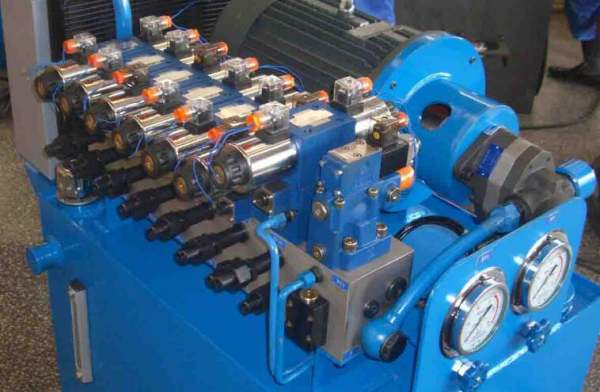

완전한 유압 시스템은 전력 요소, 액추에이터, 제어 요소, 보조 요소 (액세서리) 및 유압 오일 5 부분으로 구성됩니다.
1. 전원 요소
전력 요소의 기능은 프라임 발동기의 기계적 에너지를 액체 압력 에너지로 변환하는 것입니다. 유압 시스템의 전원을 공급하는 유압 시스템의 오일 펌프를 나타냅니다. 유압 펌프의 구조 형태는 일반적으로 기어 펌프, 베인 펌프, 플런저 펌프 및 스크류 펌프를 포함한다.
2. 액추에이터
액추에이터의 기능 (유압 실린더 및 유압 모터)은 액체의 압력 에너지를 기계적 에너지로 전환시키고 부하를 구동하여 선형 왕복 운동 또는 회전 운동을 만듭니다.
3. 제어 요소
제어 요소 (즉, 다양한 유압 밸브)는 유압 시스템에서 액체의 압력, 흐름 및 방향을 제어하고 조절합니다. 다른 제어 기능에 따르면, 유압 밸브는 압력 제어 밸브, 유량 제어 밸브 및 방향 제어 밸브로 나눌 수 있습니다. 압력 제어 밸브는 오버 플로우 밸브 (안전 밸브), 감압 밸브, 시퀀스 밸브, 압력 릴레이 등을 포함합니다.
흐름 제어 밸브에는 스로틀 밸브, 조절 밸브, 션트 및 수집 밸브 등을 포함합니다. 방향 제어 밸브는 체크 밸브, 유압 제어 체크 밸브, 셔틀 밸브, 방향 밸브 등을 포함하고 있으며, 상이한 제어 모드에 따라 유압 밸브를 ON-OFF 제어 밸브, 고정 값 제어 밸브 및 비례 제어 밸브로 나눌 수있다.
4. 보조 부품
보조 부품에는 오일 탱크, 오일 필터, 냉각기, 히터, 축전기, 오일 파이프 및 파이프 조인트, 밀봉 링, 빠른 변화 조인트, 고압 볼 밸브, 고무 호스 조립, 압력 측정 조인트, 압력 게이지, 오일 레벨 게이지, 오일 온도계 등
5. 유압 오일
유압 오일은 유압 시스템에서 에너지를 전송하는 작업 매체입니다. 다양한 종류의 미네랄 오일, 유제 및 합성 유압이 있습니다.
유압 시스템에서, 각각의 가압 된 소자는 유압 실린더의 내면과 피스톤의 외부 표면과 같은 비교적 이동 표면을 갖는다. 상대적인 움직임 때문에 그들 사이에 특정 격차가 있습니다. 갭의 한쪽면이 고압 오일이고 다른면은 저압 오일이면 고압 오일이 갭을 통해 저압 영역으로 흐르게되어 누출이 발생합니다.
동시에 유압 부품의 불완전한 밀봉으로 인해 일부 오일은 외부로 누출됩니다. 이 누출으로 인한 실제 흐름이 줄어들어 흐르게됩니다.
유동 손실은 이동 속도에 영향을 미치며 누출이 절대적으로 피하기가 어렵 기 때문에 유압 시스템의 펌프의 정격 흐름은 시스템이 작동하는 데 필요한 최대 흐름보다 약간 크다. 또한 시스템 작동에 필요한 최대 흐름에 1.1 ~ 1.3의 계수를 곱하여 추정 할 수도 있습니다.
