Les fuites sont causées par un mauvais fonctionnement des raccords avec bagues coupées
- Auteur:Jason Gao
- Relâchez le:2019-06-05

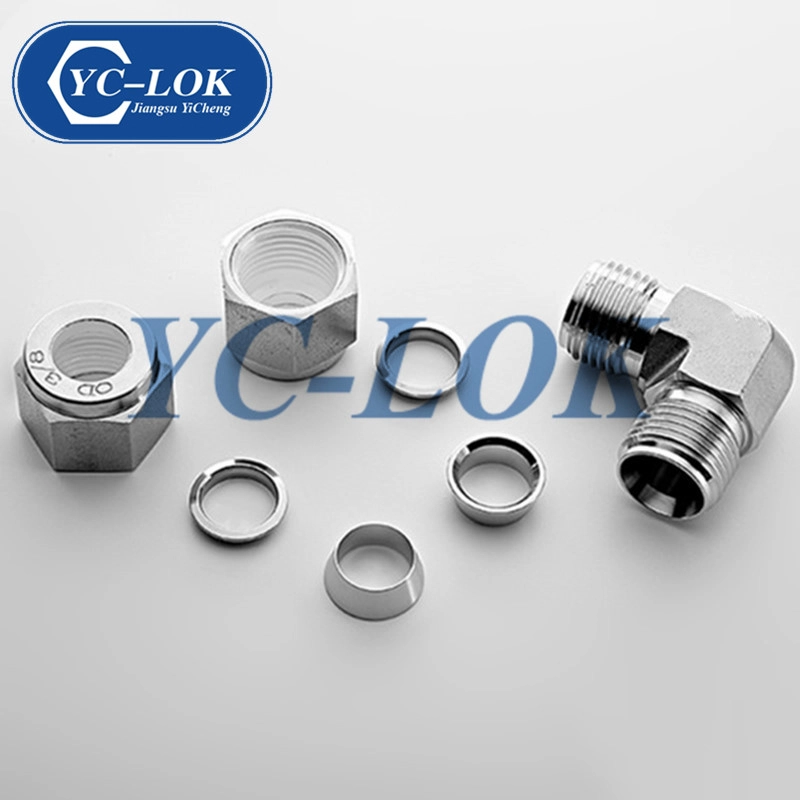

En fait, le raccord de tuyau de chemise (raccords avec bague coupée) présente les avantages d'une structure simple, d'une utilisation pratique et de l'absence de soudage. Mais dans les systèmes hydrauliques à moyenne et haute pression, un fonctionnement incorrect provoque souvent des fuites, ce qui affecte leur vulgarisation et leur application.
Précautions pour les raccords de tuyaux chemisés: Ne pas ajouter de charges telles que du mastic. Pour obtenir un meilleur effet d’étanchéité, certaines personnes ont enduit la veste de mastic. En conséquence, le mastic a été lavé dans le système hydraulique, ce qui a obstrué le trou Yinni du composant hydraulique et créé d'autres défauts. Lors du raccordement de tuyaux, il convient de prévoir une tolérance de déformation suffisante pour éviter la tension des tuyaux. Lors du raccordement du pipeline, il convient d’éviter de subir des efforts latéraux, ce qui entraînerait une mauvaise étanchéité. Lors de la connexion du pipeline, il devrait être bon en une fois et éviter de multiples démontages, sinon les performances d'étanchéité seront dégradées.
Préfabrication des joints de gaine:
Le pré-assemblage est la partie la plus importante du raccord de tuyau à chemise, ce qui affecte directement la fiabilité de l’étanchéité. Généralement, des préchauffeurs spéciaux sont nécessaires et des raccords de petit diamètre peuvent être préinstallés sur la pince de table. Les principaux types de raccords de tuyau de type gaine sont les raccords de tuyau droits de type gaine, les extrémités de type gaines, les raccords de tuyaux droits et les raccords de tuyaux à trois voies de type gaine. Même si le même fabricant a un lot de produits, la profondeur des trous coniques sur ces joints est souvent différente, ce qui entraîne des fuites et ce problème est souvent ignoré. La manière correcte est de savoir quel type de corps de joint est utilisé pour raccorder une extrémité du tuyau, et l'extrémité de joint correspondante est préfabriquée avec le même type de joint, ce qui peut éviter au maximum les problèmes de fuite.
Préfabrication des joints de gaine:
Le pré-assemblage est la partie la plus importante du raccord de tuyau à chemise, ce qui affecte directement la fiabilité de l’étanchéité. Généralement, des préchauffeurs spéciaux sont nécessaires et des raccords de petit diamètre peuvent être préinstallés sur la pince de table. Les principaux types de raccords de tuyau de type gaine sont les raccords de tuyau droits de type gaine, les extrémités de type gaines, les raccords de tuyaux droits et les raccords de tuyaux à trois voies de type gaine. Même si le même fabricant a un lot de produits, la profondeur des trous coniques sur ces joints est souvent différente, ce qui entraîne des fuites et ce problème est souvent ignoré. La manière correcte est de savoir quel type de corps de joint est utilisé pour raccorder une extrémité du tuyau, et l'extrémité de joint correspondante est préfabriquée avec le même type de joint, ce qui peut éviter au maximum les problèmes de fuite.
La face d'extrémité du tuyau doit être de niveau. Une fois que le tube est scié, il convient de le polir doucement sur des outils tels que les meules, de ébavurer, de le nettoyer et de le souffler avec de l'air à haute pression avant de l'utiliser. Lors du préchargement, la coaxialité entre le tuyau et le corps de joint doit être maintenue autant que possible. Si le tuyau dévie trop, le joint échouera. La force de précontrainte ne doit pas être trop importante pour que le bord intérieur de la gaine soit simplement incrustée dans la paroi extérieure du tuyau, et la gaine ne doit pas être manifestement déformée. Lors du raccordement de la conduite, le montage est effectué conformément à la force de serrage prescrite.
Installation de raccords de tuyauterie avec type de gaine: Le décapage des tuyaux doit être effectué avant le décapage. Le découpage des tuyaux doit être effectué avec une scie ou une découpeuse spéciale de tuyaux en fonction de la longueur requise, et aucune dissolution (par exemple, découpage à la flamme) ou découpage à la meule ne doit être autorisée; les bavures, les éclats de métal et la saleté à l'intérieur et à l'extérieur des extrémités du tuyau doivent être éliminés; les inhibiteurs de rouille et la saleté des joints de tuyaux doivent être enlevés; dans le même temps, la rondeur des tuyaux devrait être garantie; Des écrous et des manchons sont insérés dans le tuyau successivement. Le bord avant (extrémité de petit diamètre) de la gaine est à au moins 3 mm de l'embouchure du tuyau, puis le tuyau est inséré dans le trou conique du corps du raccord jusqu'à ce qu'il soit couronné. Serrer lentement l'écrou en tournant le tuyau jusqu'à ce qu'il soit immobile, puis serrer l'écrou de 2 / 3-4 / 3 tours. Ouvrez la gaine pour vérifier si la gaine a été coupée dans le tuyau et si la position est correcte. Le manchon de serrage ne peut pas se déplacer axialement, mais peut pivoter légèrement. Après vérification, l'écrou est resserré. Joint de tuyau
Installation de raccords de tuyauterie avec type de gaine: Le décapage des tuyaux doit être effectué avant le décapage. Le découpage des tuyaux doit être effectué avec une scie ou une découpeuse spéciale de tuyaux en fonction de la longueur requise, et aucune dissolution (par exemple, découpage à la flamme) ou découpage à la meule ne doit être autorisée; les bavures, les éclats de métal et la saleté à l'intérieur et à l'extérieur des extrémités du tuyau doivent être éliminés; les inhibiteurs de rouille et la saleté des joints de tuyaux doivent être enlevés; dans le même temps, la rondeur des tuyaux devrait être garantie; Des écrous et des manchons sont insérés dans le tuyau successivement. Le bord avant (extrémité de petit diamètre) de la gaine est à au moins 3 mm de l'embouchure du tuyau, puis le tuyau est inséré dans le trou conique du corps du raccord jusqu'à ce qu'il soit couronné. Serrer lentement l'écrou en tournant le tuyau jusqu'à ce qu'il soit immobile, puis serrer l'écrou de 2 / 3-4 / 3 tours. Ouvrez la gaine pour vérifier si la gaine a été coupée dans le tuyau et si la position est correcte. Le manchon de serrage ne peut pas se déplacer axialement, mais peut pivoter légèrement. Après vérification, l'écrou est resserré. Joint de tuyau
