Types de raccords de tubes hydrauliques

  • Auteur:Jason
  • Relâchez le:2019-12-16
Types de raccords de tubes hydrauliques

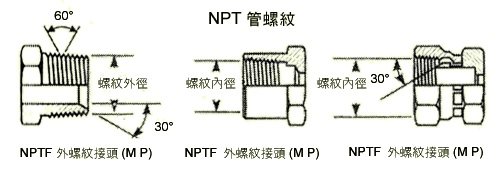

1, joint fileté conique NPTF

Remarque: Il s'agit d'un fil scellé à sec; il s'agit d'un filetage de tuyau conique domestique utilisé pour transporter du carburant. Il peut être utilisé pour les joints d'extrémité filetés externes et internes. Les filetages externes NPTF peuvent être couplés avec des filetages internes NPTF, NPSF ou NPSM. Les joints de tuyaux NPTF sont similaires aux joints de tuyaux BSPT mais ne sont pas interchangeables. Le pas de la plupart des tailles de filetages est différent et l'angle de profil est de 60 °, tandis que l'angle de profil des filetages BSPT est de 55 °.

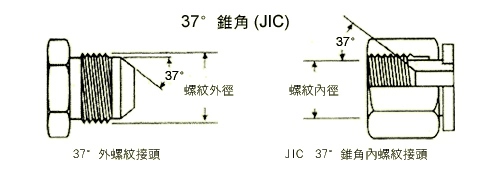

2.JIC37 ° connecteur femelle conique

Remarque: L'Association des ingénieurs automobiles (JE) de 37 ° d'angle de cône (JIC) stipule que l'angle de cône de 37 ° ou le siège de cône peuvent être utilisés pour les canalisations hydrauliques à haute pression. Ce type de raccord est souvent appelé raccord JIC. Le filetage externe JIC ne peut être associé qu'au filetage interne JIC. Le filetage extérieur JIC est un filetage droit et a une surface d'assise conique à 37 °. Le filetage intérieur JIC est également un filetage droit et a une surface d'assise conique à 37 °. Le joint est formé à la surface du siège du cône à 37 °. Certaines tailles de filets sont les mêmes que les filetages à angle conique SAE 45 °. L'angle du cône doit être soigneusement mesuré pour les distinguer.

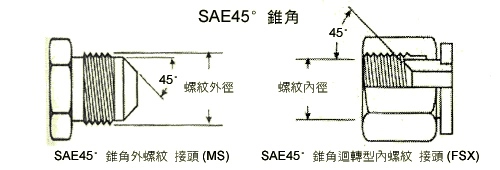

3, joint de filetage extérieur à angle conique SAE 45 °

Explication: SAE (angle de cône de 45 °) C'est le terme utilisé pour les joints de tuyaux avec un angle de cône de 45 ° ou un siège de cône. Ce joint est généralement utilisé pour les tuyaux en cuivre doux car le matériau est facile à usiner à 45 °. Ce raccord convient aux applications à basse pression, par exemple pour les conduites de carburant et de réfrigération. Les filetages externes coniques SAE 45 ° ne peuvent être utilisés qu'avec des filetages internes coniques SAE 45 °. Le filetage mâle SAE est droit et a une surface d'assise à 45 °. Le filetage intérieur SAE est également droit et a une surface d'assise à 45 °. Son joint est formé à la surface du siège du cône à 45 °. Certaines tailles de filetage sont les mêmes que les filetages coniques SEA 37 °. L'angle de dépouille doit être soigneusement mesuré pour le zonage.

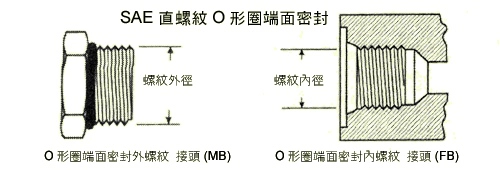

4. Joint de vis mâle de joint d'extrémité de joint torique

Remarque: Le filetage extérieur du joint torique d'extrémité ne peut coopérer qu'avec le filetage intérieur du joint torique d'extrémité. Le filetage extérieur est un filetage droit avec un joint torique; le filetage intérieur est un filetage droit avec une extrémité étanche. Le filetage extérieur est scellé sur le joint torique Le filetage intérieur est scellé sur la face d'extrémité d'étanchéité.

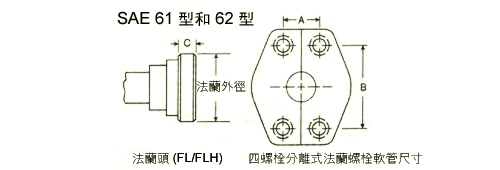

5, bride en forme de O-SAE J518

Description: Les brides à quatre boulons SAE J518SAE type 61 et type 62 sont couramment utilisées dans le monde entier pour connecter des pompes et des moteurs.

Il y a trois exceptions ici;

1. Facteur multiplicateur -10, pas de taille standard SAE, mais il est largement utilisé à l'extérieur de l'Amérique du Nord

2. La bride Caterpillar a une tête de bride plus épaisse (taille "C" dans le tableau) et son diamètre extérieur est aussi grand que le diamètre extérieur de la bride SAE 62.

3. Bride Poclain, qui est fondamentalement différente de la bride SAE.

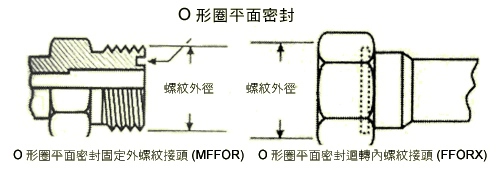

6. Joint torique fixe à joint plat à joint torique

Remarque: Un joint se forme lorsque le joint torique du joint à vis mâle entre en contact avec le plan du joint à vis femelle. Dans le système hydraulique, un joint en élastomère peut être utilisé pour contrôler la fuite, et ce type de fuite peut être utilisé lorsque la fonction de prévention des fuites est extrêmement importante. Joint de tuyau

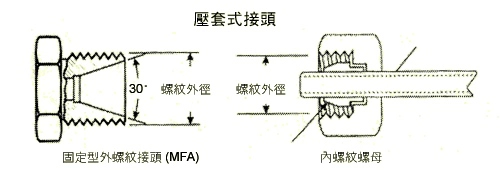

7, joint de tuyau de type manchon de compression

Remarque: Le raccord à filetage externe du type à manchon fixe ne peut être adapté qu'avec l'écrou à filetage interne du type à manchon comprimé et le manchon de pression. Le connecteur mâle est un filetage droit avec un cône de 24 °. La tête du filetage femelle est droite et a un manchon de compression comme couverture étanche. Le joint est formé entre le manchon de compression et le siège conique à 24 ° du joint de filetage externe, et entre le manchon de compression et le tube intérieur du joint de filetage interne.
